想必大家對巖棉板這個產(chǎn)品都有所了解，巖棉板主要分為玄武巖巖棉板和礦渣巖棉板，兩者到低哪種產(chǎn)品才適合做外墻保溫系統(tǒng)呢？下面由小編為大家簡單介紹下！

盡管國內有200余家?guī)r礦棉廠家，但絕大部分廠家采用礦渣作為主要原料，礦渣棉含較高的堿性物質如氧化鈣和氧化鎂，酸度系數(shù)普遍在1.5以下，不耐老化，達不到國家標準的技術要求。

只有酸度系數(shù)1.6以上才屬于巖棉產(chǎn)品，而作為外墻外保溫的巖棉要求更高，酸度系數(shù)在1.7以上才能保證巖棉的質量和性能，由于產(chǎn)品質量要求高，市場小，所以國內沒有更多的企業(yè)去對巖棉在建筑上的應用技術進行深入的研究。

我公司嚴格控制原料來源，對各批次原料進行嚴格檢驗，保證原料的酸度系數(shù)在1.8以上。

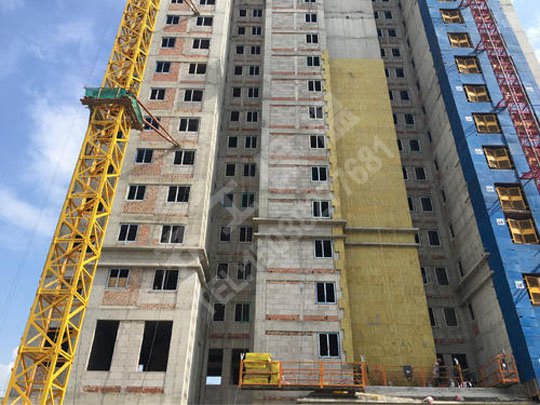

玄武巖巖棉板

玄武巖巖棉板與礦渣巖棉板有哪些區(qū)別呢？



1玄武巖巖棉復合板與礦渣巖棉板化學成分及酸度系數(shù)比較

原料名稱 SiO2 Al2O3 CaO MgO Fe2O3 FeO SiO2+Al2O3+CaO+ MgO+ MK

玄武巖 47.41 15.0 8.02 6.89 3.99 7.36 77.32 4.18

輝綠巖 49.32 16.61 9.40 6.56 6.0 4.65 81.89 4.13

鑄造生鐵高爐渣 40～41 8～17 36～42 6～8 — 0.65 90～95 0.95

煉鋼生鐵高爐渣 38～40 6～12 38～43 5～12 — 0.4～0.8 90～95 0.95

分析：高爐渣化學成分特點是SiO2+Al2O3+CaO+ MgO含量高達90%～95%，而Fe2O3+ FeO含量小于1，玄武巖巖棉板和輝綠巖巖棉板化學成份的特點是SiO2+Al2O3+CaO+ MgO含量高達77%～83%，比高爐渣低10%左右，而Fe2O3+ FeO含量平均在11%左右，很高時可高達17%。由此算出玄武巖巖棉板的酸度系數(shù)MK為1.5以上甚至可高達2.0以上，礦渣巖棉板的酸度系數(shù)MK為1.2左右。



2玄武巖巖棉板與礦渣巖棉板耐水性的差別

玄武巖巖棉板的結晶區(qū)為CS-C2AS-C2S（硅灰石-鋁方柱石-鈣長石）均不具備水硬特性，遇水后變化很小，使玄武巖巖棉板具有較好的耐水性，礦渣巖棉板的結晶區(qū)為CS-C2AS-CAS2（硅灰石-鋁方柱石-硅酸二鈣），硅酸二鈣在生產(chǎn)過程中隨著增溫其構造與水發(fā)生水化反應，使礦渣棉纖維在潮濕環(huán)境中的穩(wěn)定性下降；

3 玄武巖巖棉板的PH值一般小于4，屬于耐水性特別穩(wěn)定的礦物纖維，而礦渣棉的一般大于5，甚至超過6，其耐水性只能是中等穩(wěn)定或不穩(wěn)定的。

玄武巖棉板與 礦渣巖棉板保溫性能較好，當其工作溫度超過675℃逐漸冷卻時冷卻過程緩慢，促使內部構造轉化密度由3.28降至2.97，體積膨脹了10%左右，使礦渣巖棉板產(chǎn)生粉化而解體，而玄武巖巖棉板沒有這一轉化，使用溫度高達800℃以上，其軟化溫度為900～1000℃。

4玄武巖巖棉板與礦渣巖棉板耐腐蝕性的差別

高爐在冶煉中主要作用之一為脫硫，防止鐵在使用過程中產(chǎn)生掃脆現(xiàn)象，這些脫除的硫以CaS的形態(tài)留在高爐渣中并隨之進入礦渣棉中，其含量在5%左右。當?shù)V渣巖棉板在濕度大的環(huán)境中使用時，其中的CaS遇水會分解為Ca(OH)2 和H2S：Ca(OH)2 使水呈堿性使礦渣棉耐水性進一步降低，H2S氣體可溶解于水生成氫硫酸，在與金屬接觸時將起腐蝕作用。玄武巖巖棉板以玄武巖或輝綠巖為原料，除在熔煉時由焦炭帶入微量硫外，不存在更多的硫來源，因而對金屬無腐蝕作用。

通過上述大家應該對玄武巖巖棉板和礦渣巖棉板有所了解了吧。總體而言還是玄武巖巖棉板更適合做外墻保溫系統(tǒng)的。
